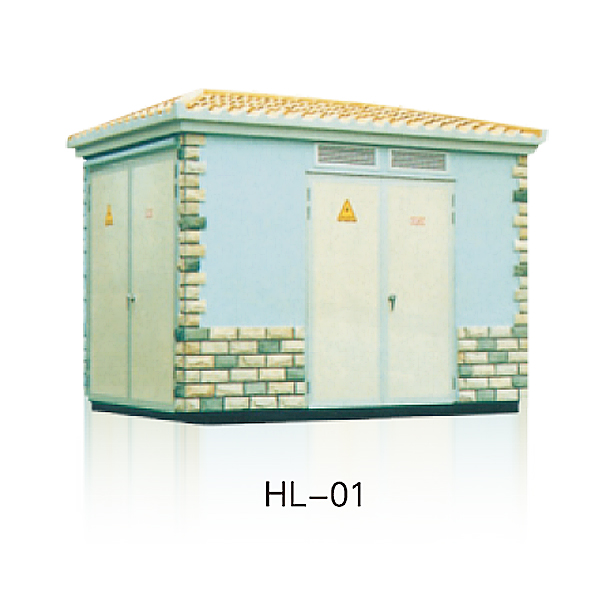

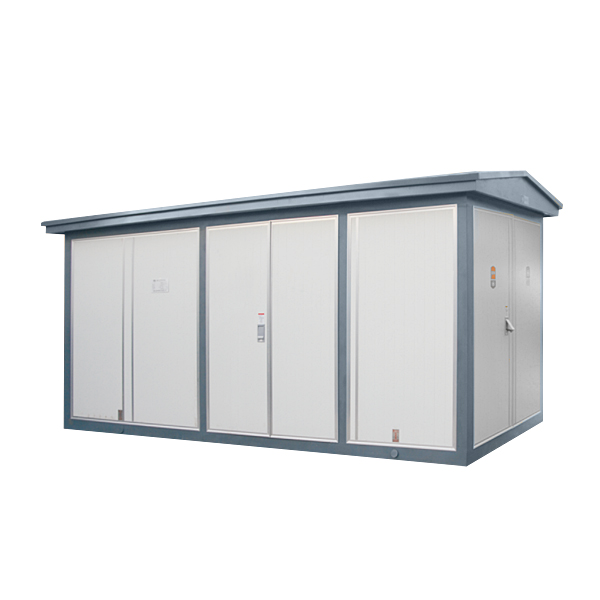

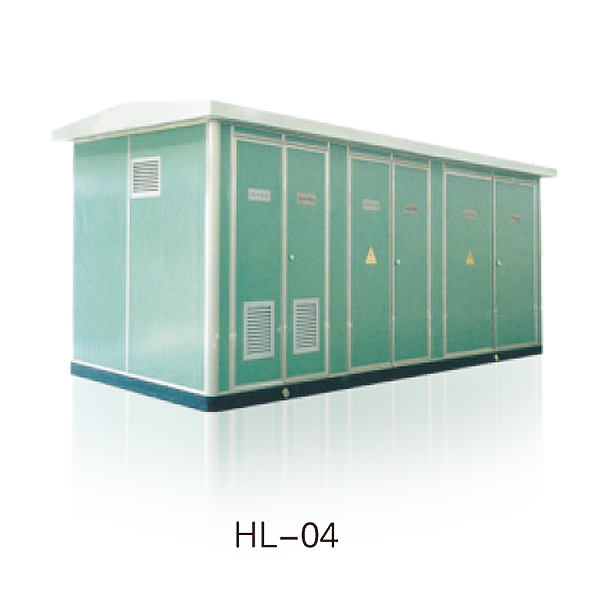

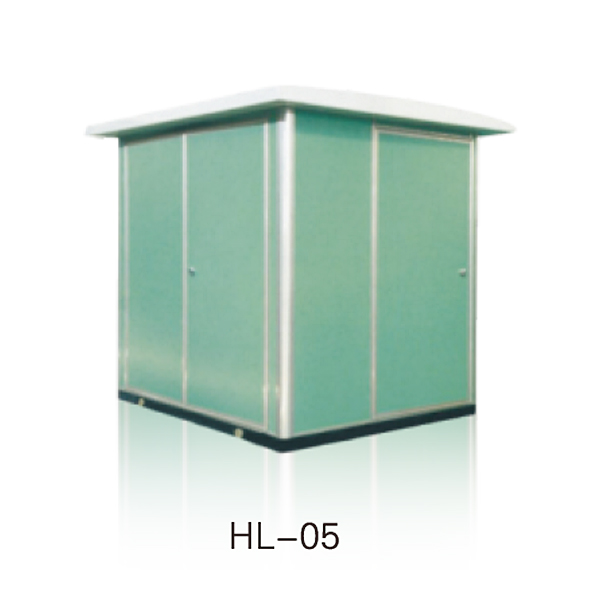

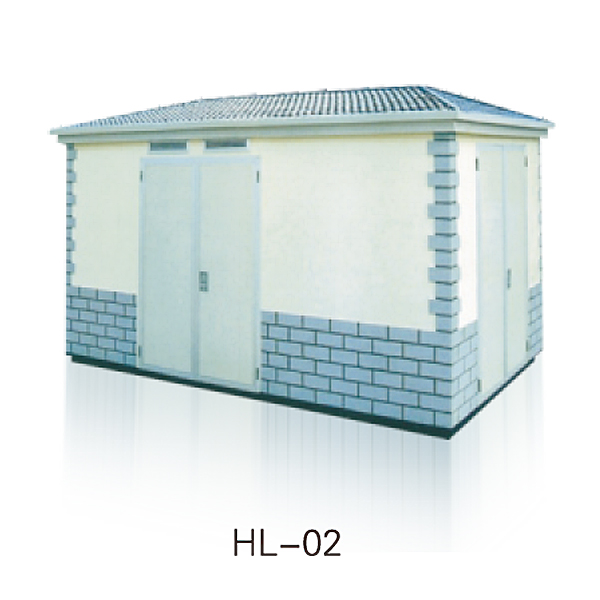

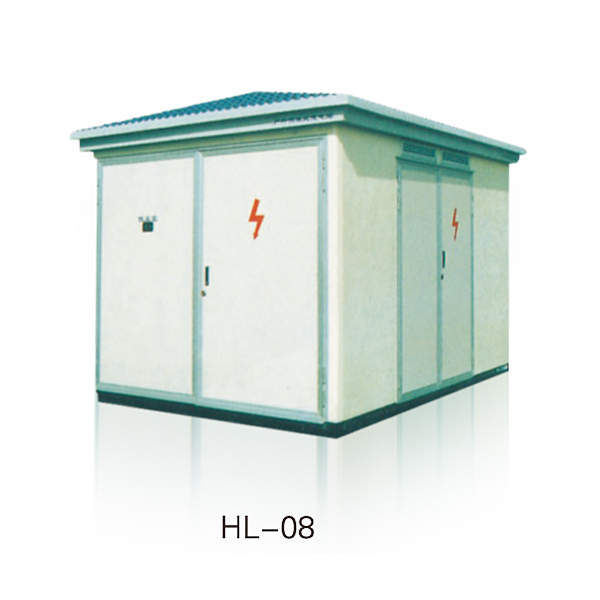

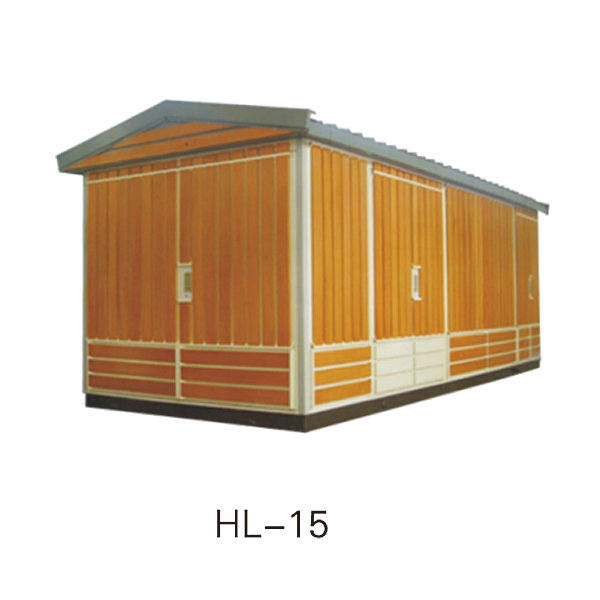

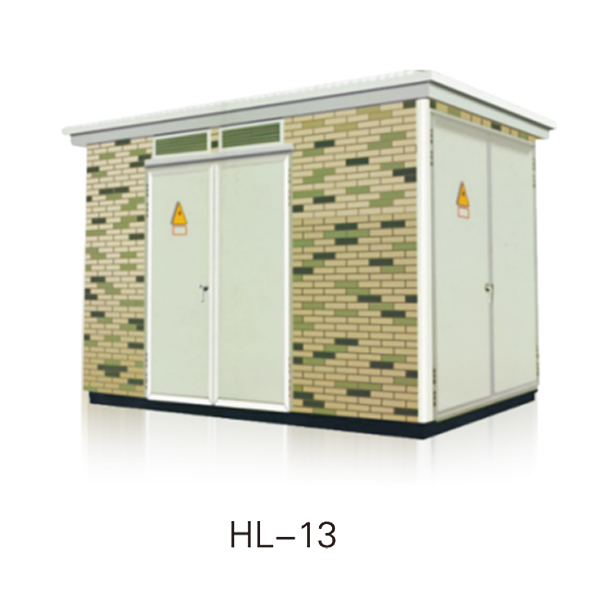

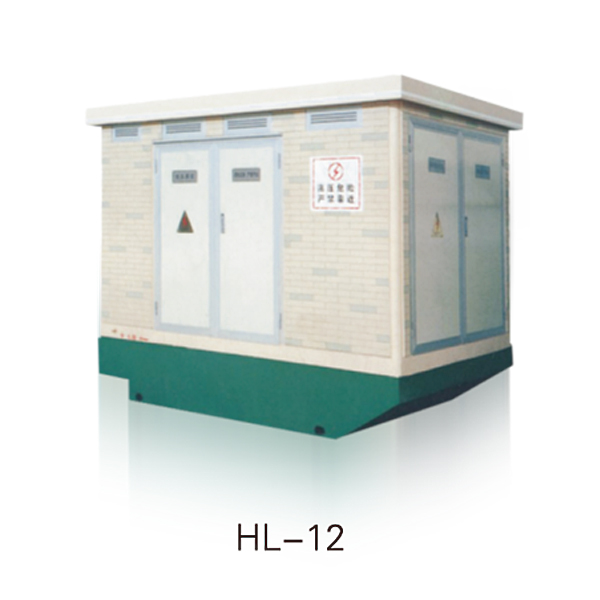

YBP(M)□-12型預裝式變電站是采用新型環保材料，新工藝和先進、高低壓成套技術，優化組合成完整的智能化供配電成套裝置，它功能多，用途廣，運行安全可靠，外型美觀。并可結合周邊環境，設計各種不同風格造型。具有安裝方便，少占地，少維護，少投資，壽命長等特點。可作為城市建筑，居民小區、市政設施，工廠、礦山、公路、園林、碼頭、油田和設施臨時用電等部門，場所的變配電設備。

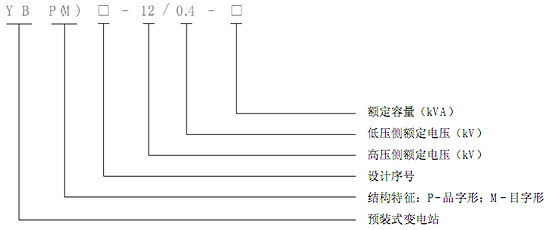

型號含義
使用環境
● 海拔高度：低于1000m；
● 周圍環境溫度：最高不超過+40℃；最低不低于-25℃；24小時周期內平均溫度不超+30℃。
● 地震水平加速不大于0.4m/s2，垂直加速不大于0.2m/s2。無劇烈振動和沖擊及爆炸危險場所。
型號結構
● 按可否配置智能系統分：智能型；緊湊型。
● 箱體(外殼)材質分：金屬外殼；非金屬外殼。|
額定電壓 |
輔助回路 |
變壓器額定容量（kVA） |
額定電流 | |||
| 高壓側 | 低壓側 | 直流 | 高壓 | 低壓 | ||
| 12KV | 0.4KV |
110KV 220KV 380KV |
24KV |
100,125,160,200, 250,315,400,500, 630,800,1000,125 0,1600 |
400A 630A |
1000A-2500A |
| 額定頻率 |
額定短時耐受電流 |
額定峰值耐受電流 | ||||
| 高壓開關設備 | 低壓開關設備 | |||||
|
50Hz 60Hz |
12kV 16kA-2s(4s) 20kA-2s(4s) |
250-315kVA 15kA 400-800kVA 30kA 1000kVA以上按實際短路電流進行 注：200kVA及以下免試 |
12KV 40KV 50KV |
|||
| 額定電壓 |
雷電沖擊耐受電壓 |
1min工頻耐受電 |
||
| 對地及相間 | 隔離斷口 | 對地及相間 | 隔離斷口 | |
| 10 | 75 | 85 | 42 | 85 |
